El peso y carga admisible del panel sándwich 3 grecas dependen del espesor del panel, el espesor de las chapas, la luz entre correas y las acciones de nieve y viento. Como fabricantes de panel sándwich especialistas en panel sándwich 3 grecas calculamos cada proyecto según tablas basadas en la normativa (EN 14509, EC-3, EAE) para garantizar seguridad y durabilidad. Para usos habituales, un 3 grecas de 30–60 mm ofrece peso bajo (≈10–11 kg/m² con chapas 0,5/0,5) y buenas sobrecargas admisibles en luces adecuadas.
Para elegir bien:
- Define luz entre correas y cargas (viento/nieve/uso)
- Cruza esos datos con la tabla del fabricantepara el espesor del panel 3 grecas
- Verifica el estado límite de servicio (flecha p. ej. L/200) y anclajes.
Si dudas, envíanos longitud, zona eólica/nival y uso para que te calculemos la solución óptima.
Conceptos clave para calcular el peso y carga admisible del panel sándwich 3 grecas.
Peso propio (kg/m²): suma de las dos chapas de acero (exterior + interior) y el núcleo aislante (PUR/PIR). Determina la carga permanente que soporta la estructura.
Carga admisible (kg/m²): sobrecarga uniforme que el panel resiste sin superar los estados límite de resistencia ni deformación (flecha L/200). Varía según espesor, longitud entre apoyos y número de vanos.
Factores determinantes:
- Espesor del núcleo aislante y de las chapas metálicas.
- Luz entre correas o vigas.
- Número de apoyos y disposición de los tornillos.
Condiciones de viento, nieve y pendiente de la cubierta.
Cómo calcular el peso y carga admisible del panel sándwich 3 grecas
- Define los datos del proyecto: uso del edificio, zona climática (viento/nieve), luz entre correas y tipo de apoyo.
- Selecciona el espesor del panel: según la tabla técnica del fabricante.
- Comprueba la carga admisible: localiza en la tabla la intersección entre la luz y la carga prevista.
- Verifica la flecha máxima: normalmente L/200 o más restrictiva en cubiertas vistas.
Confirma fijaciones y solapes: un apriete insuficiente o mal distribuido puede reducir la carga real.
Si necesitas ayuda, nuestro equipo técnico puede calcular la solución exacta a partir de tus planos o medidas reales.

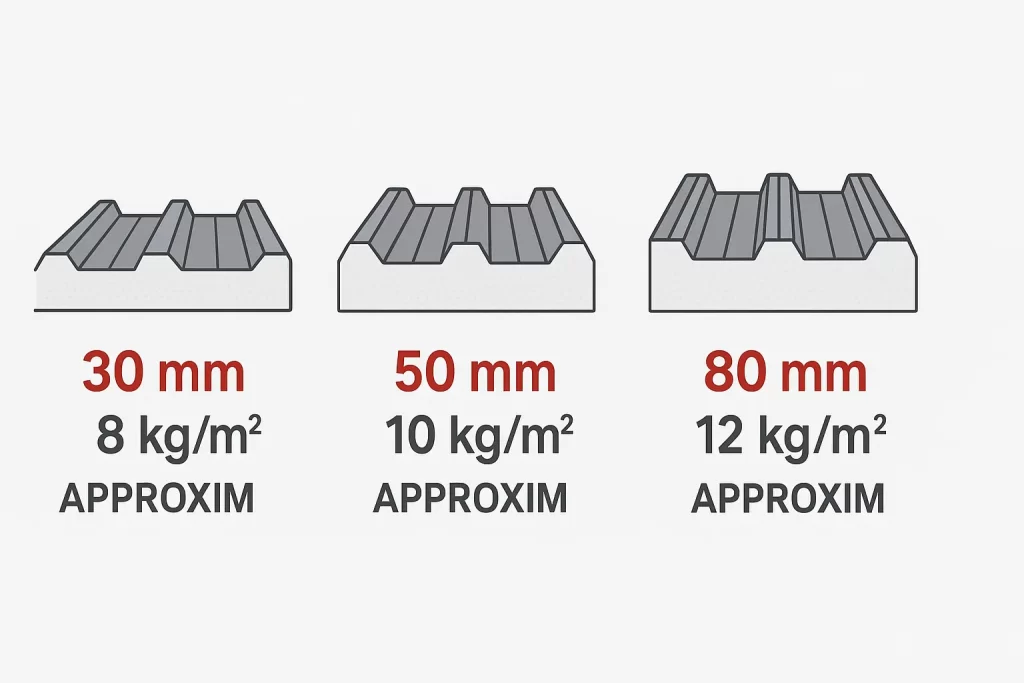

Espesores habituales y su efecto en la carga admisible
Los espesores son clave a la hora de calcular el peso y carga admisible del panel sándwich 3 grecas
30–40 mm: cubiertas ligeras y luces reducidas
Adecuados para naves auxiliares, garajes o cerramientos secundarios. Peso muy bajo y buena manejabilidad.
50–60 mm: equilibrio entre ligereza y capacidad
El espesor más utilizado en cubiertas industriales o logísticas. Admite luces medias (≈ 1,5–2,5 m) con buena resistencia.
> 60 mm: máxima rigidez estructural
Para proyectos con grandes luces o en zonas de nieve. La mayor rigidez reduce la flecha y mejora el aislamiento térmico.
Luz entre correas y número de vanos
Considera siempre estos datos para calcular el peso y carga admisible del panel sándwich 3 grecas
- Un vano: carga menor, ya que el panel actúa como viga simple.
- Dos o más vanos: la carga se reparte, mejorando el comportamiento.
- Alineación y apoyo correcto: evitan concentraciones de esfuerzo que podrían dañar la chapa inferior.
Cuanto mayor sea la luz, menor será la carga admisible. Por eso es importante combinar el espesor adecuado con la separación óptima entre correas.
Fijaciones, tapajuntas y montaje
Las fijaciones autotaladrantes deben colocarse siguiendo el patrón del fabricante. Una arandela inadecuada o un apriete excesivo puede provocar deformaciones o filtraciones.
- Usa siempre tornillos con arandela de neopreno.
- Coloca los tapajuntas correctamente para garantizar la estanqueidad.
- Revisa pares de apriete y número de fijaciones según zona de viento.
El montaje influye directamente en la carga admisible real: un panel bien instalado resiste más y envejece mejor.
Normativa técnica aplicable
- EN 14509: especifica ensayos y propiedades de paneles sándwich autoportantes con aislamiento térmico.
- Eurocódigo 3 (EC-3) y EAE 2012: determinan los estados límite de resistencia y deformación.
- Mapas nivosos y eólicos: definen sobrecargas según altitud, categoría de exposición y región.
Cumplir estas normas a la hora de calcular el peso y carga admisible del panel 3 grecas garantiza que la cubierta mantenga su integridad estructural a lo largo de los años.
Tabla orientativa de peso y carga admisible del panel 3 grecas
| Espesor (mm) | Chapas (mm ext/int) | Peso aprox. (kg/m²) | Luz típica entre correas (m) | Carga admisible orientativa (kg/m²) | Observaciones |
|---|---|---|---|---|---|
| 30 | 0,5 / 0,4 | 10,0 – 10,5 | 1,20 – 1,50 | 80 – 100 | Cubiertas ligeras |
| 40 | 0,5 / 0,5 | 10,8 – 11,0 | 1,50 – 2,00 | 100 – 130 | Naves pequeñas |
| 50 | 0,5 / 0,5 | 11,3 – 11,6 | 1,80 – 2,30 | 120 – 160 | Uso industrial estándar |
| 60 | 0,6 / 0,5 | 11,8 – 12,2 | 2,00 – 2,50 | 150 – 180 | Mayor rigidez |
| > 80 | 0,6 / 0,6 | 12,5 – 13,0 | 2,50 – 3,00 | 180 – 220 | Grandes luces, nieve |
Valores orientativos según fichas técnicas de fabricantes europeos. Para diseño estructural final, consultar cálculo individualizado conforme a normativa.
Errores comunes al estimar el peso y la carga admisible
- Usar tablas de otros paneles (p. ej., 5 grecas o teja).
- Extrapolar valores para luces mayores sin recalcular.
- Olvidar comprobar la flecha de servicio.
- Montar sin las fijaciones o apoyos recomendados.
- No considerar pendiente ni canalones, lo que aumenta sobrecargas por agua.
Evitar estos errores a la hora de calcular el peso y carga admisible del panel sándwch 3 grecas alarga la vida útil del panel y reduce costes de mantenimiento.
Preguntas frecuentes sobre peso y carga admisible del panel 3 grecas
¿Qué datos necesito para un cálculo fiable?
Longitud entre apoyos, zona de viento/nieve, uso de la cubierta y tipo de panel.
¿Cómo influye la luz en la carga admisible?
A mayor separación entre correas, menor capacidad portante.
¿Puedo mejorar la resistencia añadiendo más fijaciones?
Sí, siempre que respetes la disposición indicada en la ficha técnica.
¿Qué espesor conviene para una nave industrial?
Normalmente entre 50 y 60 mm, equilibrando aislamiento y rigidez.
¿Cómo afecta el aislamiento al peso?
El núcleo PUR o PIR varía poco en masa, pero mejora el comportamiento térmico.
