El diseño del panel sándwich 3 grecas es el factor que más condiciona su comportamiento en obra. No solo determina la resistencia estructural, también influye directamente en el aislamiento térmico, la estanqueidad y el comportamiento acústico.
En proyectos reales, hemos comprobado que dos cubiertas con el mismo aislante pueden rendir de forma muy distinta únicamente por el diseño del panel y cómo se ejecuta. Por eso, entender la geometría del 3 grecas es clave para elegir bien y evitar problemas a medio plazo.
Qué debes entender primero sobre el diseño del panel sándwich 3 grecas
El panel sándwich 3 grecas no es solo un “panel con forma”. Es un sistema estructural donde:
- Las chapas trabajan como piel resistente
- El núcleo aislante mantiene la separación y aporta aislamiento
- Las grecas aportan rigidez y estabilidad
La combinación de estos tres elementos es lo que permite que el panel funcione como una única pieza industrial.
👉 Aquí está la clave: si el diseño funciona, el panel rinde; si falla, todo lo demás pierde eficacia.
Fundamentos geométricos del diseño 3 grecas
Esta es la parte crítica y donde realmente se decide el rendimiento.
Qué hacen realmente las grecas
Las grecas son nervios estructurales que:
- Aumentan el momento de inercia
- Reducen la deformación
- Distribuyen cargas de forma uniforme
- Mantienen la geometría del panel
En términos prácticos:
- Un panel plano se deformaría
- Un panel con grecas mantiene su forma
Y si no hay deformación, no hay pérdida de aislamiento ni filtraciones.

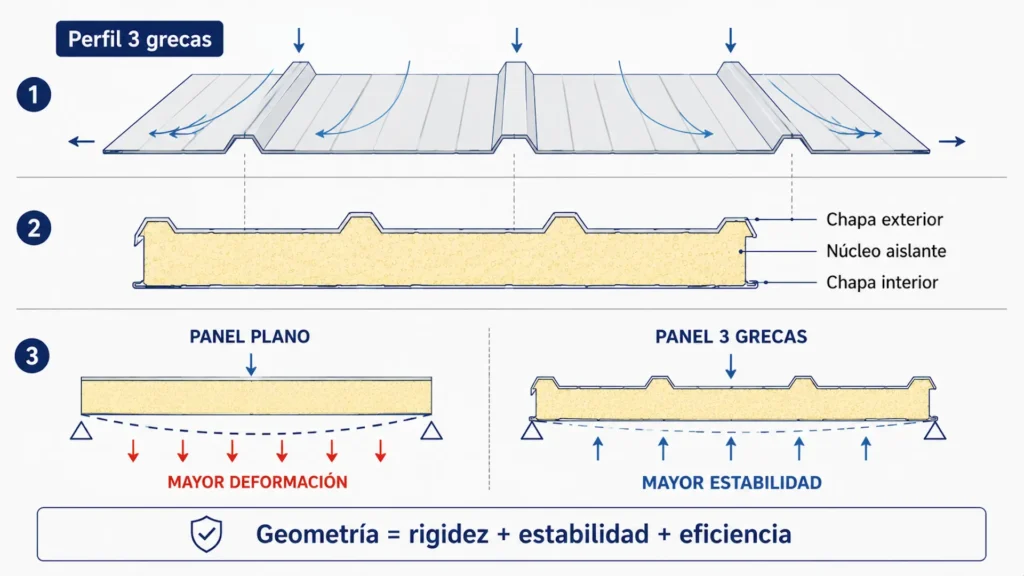

Geometría típica del panel 3 grecas
- Altura de greca: ~30–35 mm
- Separación: ~300–333 mm
- Ancho útil: ~1.000 mm
Este equilibrio no es casual.
- Más grecas → más rigidez, pero más puentes térmicos
- Menos grecas → menos rigidez
El diseño 3 grecas es el punto óptimo entre resistencia y eficiencia.
Cómo influye la geometría en el rendimiento real
En obra, lo que vemos es esto:
- Panel bien dimensionado → comportamiento estable
- Panel que flexa → problemas en juntas
Esto provoca:
- Apertura de solapes
- Entrada de aire
- Pérdida térmica
- Aparición de filtraciones
👉 El diseño evita que esto ocurra.
Influencia del diseño en la resistencia estructural
Qué ocurre en cubiertas reales
Las cubiertas están sometidas a:
- Carga de nieve
- Viento
- Dilataciones térmicas
- Pisadas en mantenimiento
El diseño 3 grecas permite:
- Mayor rigidez con poco peso
- Menor deformación bajo carga
- Mayor separación entre apoyos
Caso real de obra
En una nave logística, se sustituyó un panel mal dimensionado por panel sándwich 3 grecas correctamente elegido:
- Se redujo la flecha visible
- Se eliminaron vibraciones
- Se aumentó la distancia entre correas
Resultado: menos estructura y mejor comportamiento global.
Relación entre diseño y estabilidad
Si el panel se deforma:
- Pierde capacidad estructural
- Afecta a las juntas
- Disminuye la vida útil
El diseño no solo soporta cargas, protege todo el sistema.
Influencia del diseño del panel sándwich 3 grecas en el aislamiento térmico
Aquí es donde el diseño marca la diferencia real.
Error común
Pensar que el aislamiento depende solo del núcleo (PUR, PIR o lana de roca).
En realidad depende de:
- Continuidad del panel
- Estabilidad geométrica
- Calidad de juntas
- Fijaciones

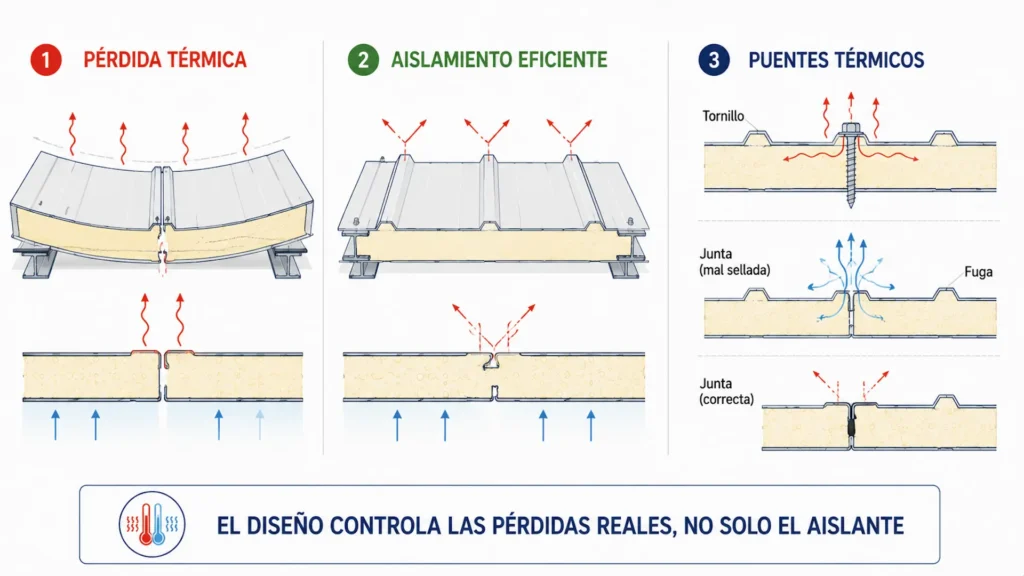

Puentes térmicos: el problema invisible
Los principales puntos de pérdida son:
- Tornillos
- Juntas
- Contacto metal-metal
Según el estudio, las juntas pueden generar entre un 15% y un 30% de las pérdidas térmicas.
Cómo ayuda el diseño 3 grecas
El diseño reduce pérdidas porque:
- Disminuye el número de fijaciones
- Reduce la superficie metálica expuesta
- Mejora el encaje entre paneles
Menos metal = menos transmisión térmica.
Envolvente térmica: lo que de verdad importa
El panel no funciona solo. Forma parte de una envolvente.
Puntos críticos:
- Cumbreras
- Encuentros con fachada
- Remates laterales
- Solapes longitudinales y transversales
Hemos visto cubiertas con buen panel y mal rendimiento por fallos en estos puntos.
Caso real
Cubierta industrial con buen panel:
- Problema: condensaciones internas
- Motivo: remates mal ejecutados
El diseño del panel era correcto, la envolvente no.
Influencia en el comportamiento acústico
El diseño también afecta directamente al ruido.
Cómo funciona el panel acústicamente
Sistema:
- Chapas → reflejan sonido
- Núcleo → absorbe vibraciones
Papel de las grecas
Las 3 grecas actúan como:
- Difusores de sonido
- Elementos que rompen la onda acústica
Esto reduce:
- Reverberación
- Impacto directo del ruido
Ruido de lluvia: ejemplo real
Caso típico:
- Panel básico → ruido elevado en lluvia
- Panel sándwich 3 grecas bien diseñado → menor transmisión sonora
El diseño influye en cómo se transmite el sonido, no solo el material.
Mejora acústica avanzada
- Panel microperforado
- Núcleo de lana de roca
Aquí el diseño permite soluciones más técnicas.
Juntas, tornillería y remates: donde se gana o se pierde todo
Tornillos
Cada tornillo:
- Es un puente térmico
- Puede generar filtraciones
- Puede provocar condensación
Solución:
- Uso de cappellotti
- Correcto apriete
- Posición adecuada
Juntas
Puntos críticos:
- Solape longitudinal
- Solape transversal
Errores comunes:
- Falta de sellado
- Solape insuficiente
- Mala alineación
Remates
Función:
- Cerrar la envolvente
- Proteger el núcleo aislante
Sin remates correctos, el panel pierde rendimiento.
Comparativa: diseño 3 grecas vs 5 grecas
| Característica | 3 grecas | 5 grecas |
|---|---|---|
| Rigidez estructural | Alta | Muy alta |
| Puentes térmicos | Menor | Mayor |
| Número de fijaciones | Menor | Mayor |
| Aislamiento real | Mejor equilibrio | Penalizado por metal |
| Peso | Menor | Mayor |
| Instalación | Más rápida | Más compleja |
El 3 grecas ofrece el mejor equilibrio entre estructura y eficiencia.
Aplicaciones donde el diseño marca la diferencia
Naves industriales
- Grandes luces
- Necesidad de rigidez
Sector agropecuario
- Alta humedad
- Ambientes agresivos
Edificios comerciales
- Confort térmico
- Reducción de ruido
Vivienda y uso terciario
- Aislamiento
- Estanqueidad
- Durabilidad
Preguntas frecuentes
¿El diseño influye más que el aislante?
En muchos casos sí. Un mal diseño o mala ejecución anulan el rendimiento del aislante.
¿Por qué elegir 3 grecas frente a otros diseños?
Porque equilibra resistencia estructural, eficiencia térmica y facilidad de instalación.
¿Dónde se pierde más aislamiento?
En juntas, tornillos y remates, no en el núcleo del panel.
¿El panel 3 grecas es válido para ruido?
Sí, especialmente en altas frecuencias. Mejora con soluciones específicas como el núcleo de lana de roca.
¿El diseño afecta a la durabilidad?
Totalmente. Un panel que no se deforma mantiene sus prestaciones más tiempo.
Por qué el diseño del panel determina el resultado final de la cubierta
El diseño del panel sándwich 3 grecas no es un detalle técnico menor, es el elemento que define el rendimiento real de la cubierta.
- Determina la estabilidad estructural
- Controla la pérdida de energía
- Reduce problemas de estanqueidad
- Mejora el confort acústico
En obra, la diferencia entre una cubierta que funciona y una que da problemas no suele estar en el material, sino en cómo se ha diseñado y ejecutado.
Por eso, entender el diseño no es opcional. Es lo que marca el resultado
